Industrieroboter als ungewöhnliches Messmittel beim Test von Radarsensoren

Herausforderung

Radarsensoren automatisiert testen und kalibrieren

Sensoren auf Basis von Radar oder anderen Technologien kommt in modernen KFZ eine wichtige Rolle zu. Denn sie unterstützen den Fahrer zum teil- bzw. autonomen Fahren mit Assistenzsystemen. Moderne Radarsensoren sind komplette Systeme aus teilweise Dutzenden Radarantennen und einer integrierten Signalverarbeitung. Aufgrund dieser Komplexität müssen sie im Rahmen der Qualitätssicherung getestet und kalibriert werden. Die mittelständische NOFFZ Technologies GmbH hat für diese Aufgabe die Universelle Tester Plattform (UTP) entwickelt, die das Unternehmen weltweit vertreibt. Besonders herausfordernd ist die exakte Positionierung und Bewegung der Radarsensoren im der Testkammer. In den ersten Versionen wurden die Prüflinge in zwei Richtungen gekippt, um so eine horizontale und vertikale Position eines zu detektierenden Objekts zu simulieren. Diese getrennte Verstellung von Azimut und Elevation genügt aber nicht mehr den gestiegenen Anforderungen an moderne Radarsensoren. Der Prüfling muss sich also gleichzeitig um beide Achsen bewegen können, um so zu simulieren, dass das gesamte Blickfeld abgedeckt wird.

Lösung

Industrieroboter als Messmittel

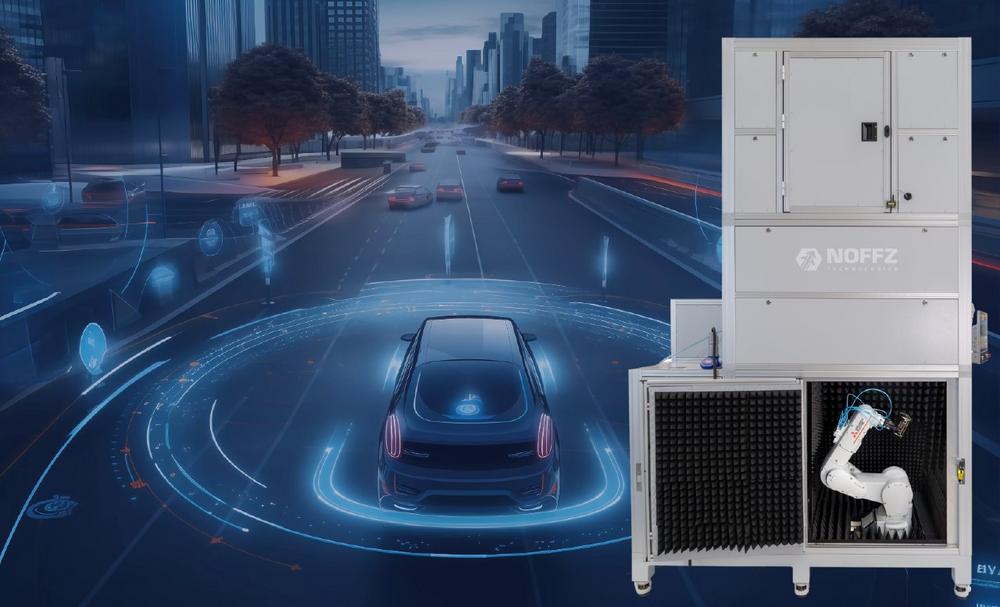

Bei NOFFZ entschied man sich dafür, die Bewegung des Prüflings mit einem Industrieroboter aus der MELFA-FR-Serie von Mitsubishi Electric zu realisieren. Die Aufgabe, den Prüfling wie gewünscht innerhalb des Systems zu bewegen, stellt hohe Anforderungen an den verwendeten Roboter. Besonders wichtig waren die absolute Genauigkeit sowie die Wiederholgenauigkeit. In den Systemen wird der Roboter quasi als Messmittel verwendet. Der rechnerische Mittelpunkt des Sensors (Center of Rotation) muss bei der Kalibrierfahrt des Prüflings im Testsystem stets im Mittelpunkt der Rotationsbewegungen liegen. Zudem müssen Roboterbewegung und Kalibrierprogramm exakt synchronisiert werden, weswegen NOFFZ eine Echtzeitsteuerung verwendet, um den Roboter direkt anzusteuern. Aus den geforderten Bewegungen des Radarsensors in der Messkammer berechnet ein Embedded-System dabei die Bahnbewegungen für den Roboter.

Resultat

Universelles System

Die Kalibrierung des Radarsensors wird direkt während des Tests durchgeführt. Dabei werden die Kalibrierungs-Parameter in das Sensormodul geschrieben, in dem bei den komplexeren Radarsensoren ein DSP verbaut ist. Anschließend wird der Sensor in der Regel nochmals getestet. Der gesamte Vorgang dauert zwischen wenigen Sekunden und gut einer Minute. Die Software des UTP ist so aufgebaut, dass die Messaufgabe nur durch Parametrieren erstellt werden kann. Der Kunde muss nach der Inbetriebnahme des Systems daher nicht mehr programmieren.

Zitat

„Für unsere Universelle Tester Plattform verwenden wir nach Möglichkeit offene Systeme, weswegen wir auch auf die Roboter von Mitsubishi Electric setzen, die eine offene Schnittstelle zur Ansteuerung bieten.“
Markus Solbach, Geschäftsführender Gesellschafter, NOFFZ GmbH
