Flexible Eckverbinder für BLOCAN®-Kabelkanalsystem

In modernen Maschinen und Arbeitsplätzen werden eine Vielzahl an Kabeln und Versorgungsleitungen verlegt. Das aus eloxiertem Aluminium gefertigte BLOCAN^®-Kabelkanalsystem zeichnet sich durch sein elegantes Design und durchdachte Details aus, die die Kabelverlegung deutlich vereinfachen. Die neu eingeführten Eckverbinder steigern diese Funktionalität weiter, indem sie eine anpassungsfähige und anwenderfreundliche Installation ermöglichen.

Flexibel anpassbare Eckverbinder

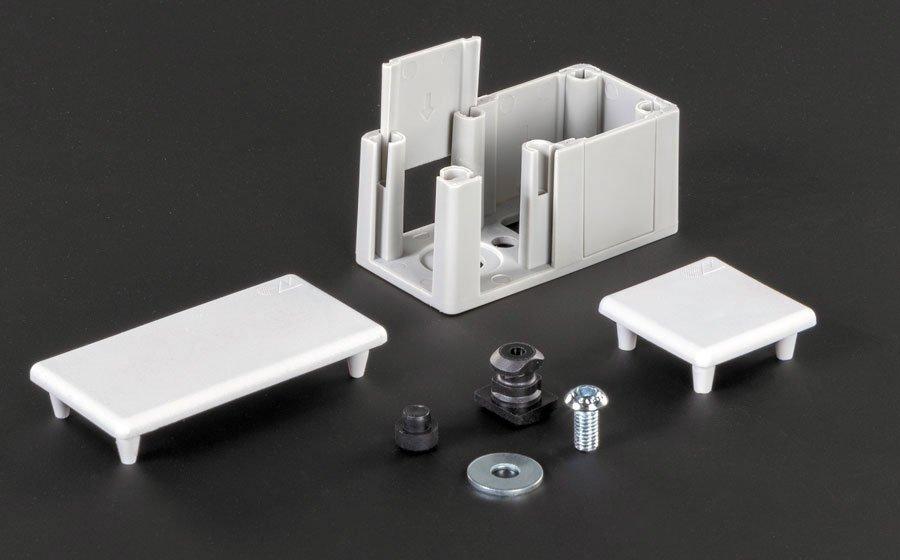

RK Rose+Krieger hat für die bestehenden Kabelkanalprofile KK-40×40 und KK-80×40 neue Eckverbinder entwickelt. Der Verbinder ist dabei so konstruiert, dass er zusammen mit dem Kabelkanal auf dem Konstruktionsprofil montiert werden kann, bspw. auf Maschinengestellen und Arbeitsplatzsystemen. Die Eckverbinder sind als vielseitig einsetzbare Baugruppe konzipiert, die durch flexibel verteilbare Blenden individuell auf die jeweilige Anwendung angepasst werden können. So lassen sich auf einfache und schnelle Weise die unterschiedlichsten Kabelkanalsysteme in horizontaler und/oder vertikaler Richtung montieren. Dabei ist auch die Verbindung der 80×40- mit den 40×40-Systemen flexibel und einfach realisierbar. Die Baugruppe setzt sich zusammen aus:

• Eckverbinder-Grundkörper
• 5 individuell auf den Grundkörper verteilbare Blenden
• Abdeckkappen in den Größen 40×40 mm und 80×40 mm
• Kompletter Befestigungssatz.

Die Basis des Eckverbinders lässt sich schnell und einfach auf den BLOCAN^® Profilen montieren. Die verdrehsichere Anbindung der Baugruppe mittels einer Innensechskantschraube kann dabei sowohl stirnseitig als auch längsseitig in den Nuten erfolgen.
