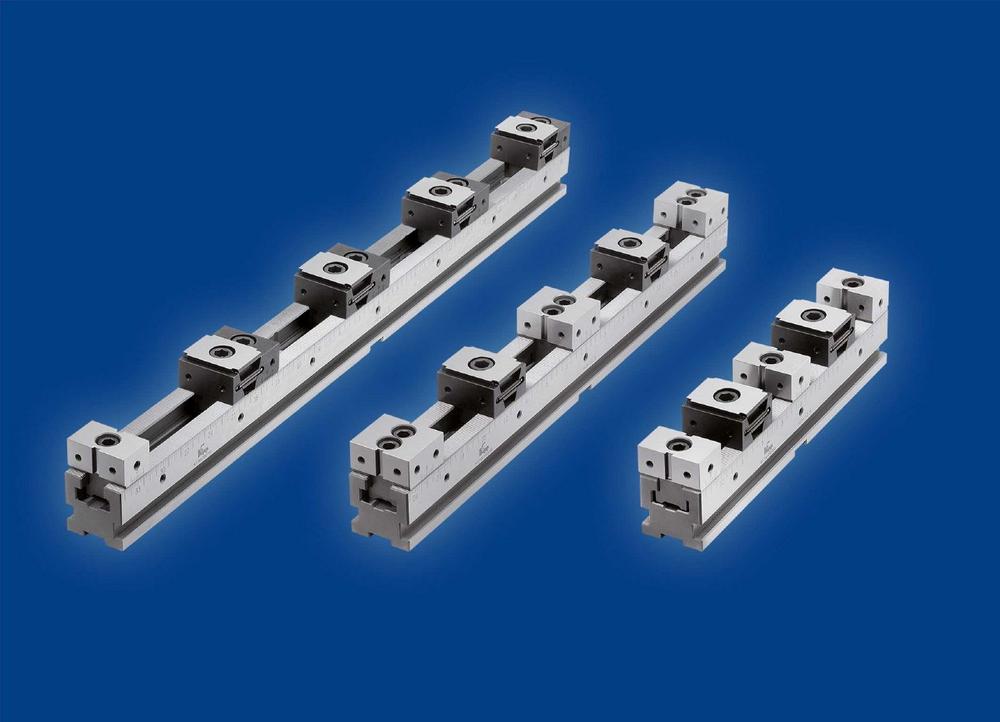

Das Mehrfach-Spannsystem besteht aus variablen Elementen: Spannschienen, Anschläge und Keilspanner (mit oder ohne Festbacke) sind miteinander kombinierbar. Spannschienen sind in den Längen 130, 300, 400, 500, 600 und 700 mm erhältlich. Durch mehrere Spannschienen hintereinander können Spannbereiche flexibel in der Länge erweitert werden. Bei einer Montage nebeneinander lassen sich die Spannbereiche verbreitern, sodass große Bauteile gespannt werden können.
Grundsätzlich ermöglichen Keilspanner doppelseitiges, die Modelle mit Festanschlag einseitiges Spannen. Die Präzisionsverzahnung bewirkt ein hochgenaues Positionieren der Festbacken, sodass sich diese sicher und exakt befestigen lassen. Durch das Anziehen der Befestigungsschraube wird eine formschlüssige Verbindung mit der Spannschiene erreicht.
Festbacken sind in glatten, geriffelten und abgesetzten Ausführungen verfügbar. Der Typ ES zeichnet sich durch eine schmale Bauweise aus und ist somit ideal für Aufspannungen mit kleineren Werkstücken und größeren Stückzahlen geeignet. Festbacken des Typs DS mit zwei Befestigungsschrauben werden bevorzugt bei größeren Bearbeitungskräften eingesetzt.
Spannschienen können über verschiedene Schnittstellen befestigt werden. So ist ein seitlicher Spannrand für Spannpratzen vorhanden, welche sich an jeder beliebigen Position befestigen lassen. Außerdem sind Durchgangsbohrungen für genormte Zylinderschrauben und Aufnahmebohrungen für gängige Nullpunkt-Spannsysteme mit Systemabständen von 96 mm und 200 mm vorgesehen. Auch die Befestigung über Richtnuten für T-Nutentische sowie Passbohrungen für Rastersysteme mit Bohrungsabstand 40 mm und 50 mm ist möglich.
Anwender des neuen Mehrfach-Spannsystems von KIPP profitieren zudem von einem umfangreichen Zubehör. Unter anderem sind Auflageleisten, unterschiedliche Aufsatzbacken sowie Werkstückanschläge verfügbar.
Das HEINRICH KIPP WERK ist Hersteller im Bereich Spanntechnik, Normelemente und Bedienteile. Das Unternehmen produziert am Standort Deutschland mit einem großen Maschinenpark.
Das Produktprogramm umfasst mehr als 55.000 Teile, die durch das Logistikzentrum schnell verfügbar sind. KIPP ist somit ein zuverlässiger Partner für Industrie, Anlagen- und Maschinenbau. Der KIPP Katalog „Bedienteile | Normelemente“ erscheint alle 2 Jahre mit einer großen Anzahl von Neuentwicklungen.
Produkte entwickelt KIPP komplett im Haus und prüft sie in der Qualitätssicherung. Durch die hohe Fertigungstiefe können Standard-Elemente, Baugruppen sowie Einzelteile als Sonderlösungen realisiert werden. Bei der Entwicklung von KIPP Bedienteilen wird besonders auf Ergonomie und Stabilität geachtet.
Das HEINRICH KIPP WERK besteht seit 1919 und legt seit 1950 den Schwerpunkt auf selbst entwickelte Spannwerkzeuge wie den klassischen KIPP Klemmhebel. Das Unternehmen beschäftigt 400 Mitarbeiterinnen und Mitarbeiter und ist in mehr als 50 Ländern präsent.
